פטרן בבניה אישית - הדרך הפשוטה


מי שהתנסה פעם בשינוי פטרן ברויט כבר הבין שדיי דומה לאוטוקאד המבחר לא גדול, וייצירת פרטן מתאפשרת רק כקווים מקבילים בגריד אחד או שניים. ייצור פטרן חדש דורש ייצירת קובץ TXT עם המון פרמטרים, או קניית תוסף שמייצר פטרנים.לאחרונה גיליתי דרך פשוטה מאוד ליצירת פטרן דרך האוטוקאד והטענתו לרויט.

הפוסט תורגם ונערך מחדש מתוך האתר revitIQ





ראשית,
יש להוריד את ה LISP בקישור הבא - להורדה
באוטוקאד

להקליד APPLOAD


למצוא את ה LISP


ללחוץ על LOAD


אחכ CLOSE


להקליד DRAWHATCH


נפתחת הודעה, מאשרים אותה

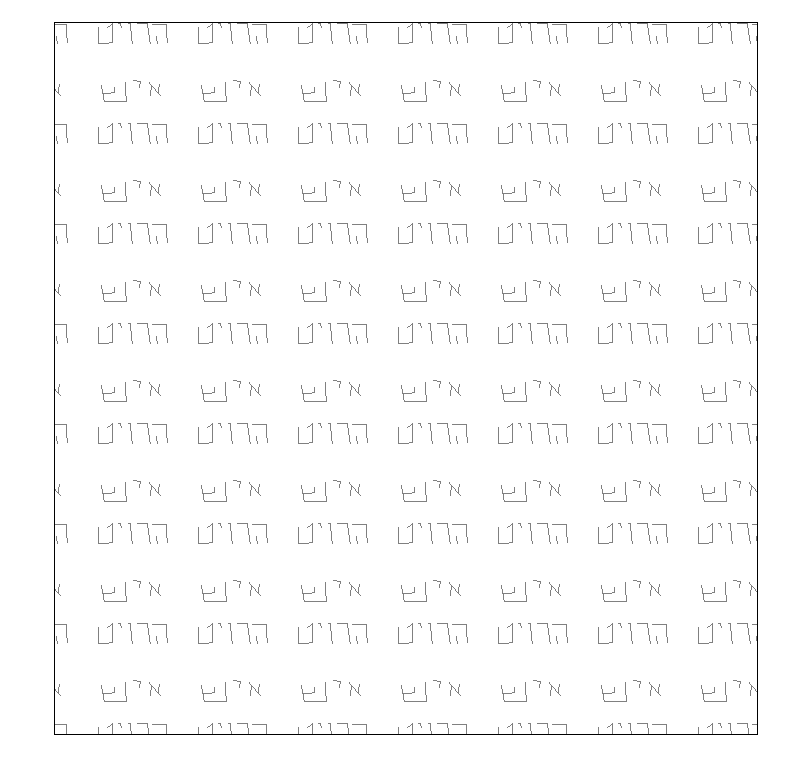

נפתח ריבוע, יש לשרטט בתוכו, באמצעות LINE בלבד (לא עיגולים ולא פוליליין), את הפטרן שנרצה. אפשר להתפרע.


כסיימנו, להקליד SAVEHATCH


ENTER
ENTER

לבחור את כל הקווים שציירנו


ENTER

לכתוב את תיאור של הפטרן


ENTER

יפתח חלון שיבקש מאיתנו לשמור את קובץ הפטרן, ניתן שם, ונשמור במקום שנמצא אותו.


וייצרנו קובץ עם סיומת PAT




נעבור לREVIT

MANAGE>ADDITIONAL SETTINGS>FILL PATTERN


בחלון הזה יופיעו כל הפטרנטים שקיימים במודל,

נבחר ב DRAFTING (למטה)



NEW

נפתח חלון חדש בו אנחנו מייצרים פטרן חדש
נבחר ב CUSTOM


IMPORT


יפתח חלון בו ונבחר את הקובץ שייצרנו כרגע באוטוקאד


OK
ויש לנו פטרן חדש !

מעכשיו במודל הזה, בכל מקום שיש אופציה לבחור פטרן נוכל לבחור אותו גם כאופציה, לדוגמה ב REGION, או בחומרים של קירות, רצפות ועוד…


*הפטרן הוא DRAFTING ולא MODEL
אם נרצה שהוא יהיה MODEL
נצטרך לפתוח את קובץ ה PAT
ולהקליד
;%TYPE=MODEL
מתחת לשורה הראשונה
ולשמור את הקובץ
ואחכ יש לעשות את אותו התהליך, רק שהפעם מטעינים אותו כ MODEL
